Genişletilmiş Sac


Euro Kalite : S235JR – S235JR(Cu) – S235JRC

Erdemir Kalite : 3137 – 3237 – 3281 – 3337 – 3937 – 4237 – 4437 – 5437

Ebat : 1000×2000 – 1250×2500 mm

Et Kalınlığı : 2,00 – 3,00 mm

Göz Aralığı : 55×22 mm

Kategoriler:

Genişletilmiş Sac

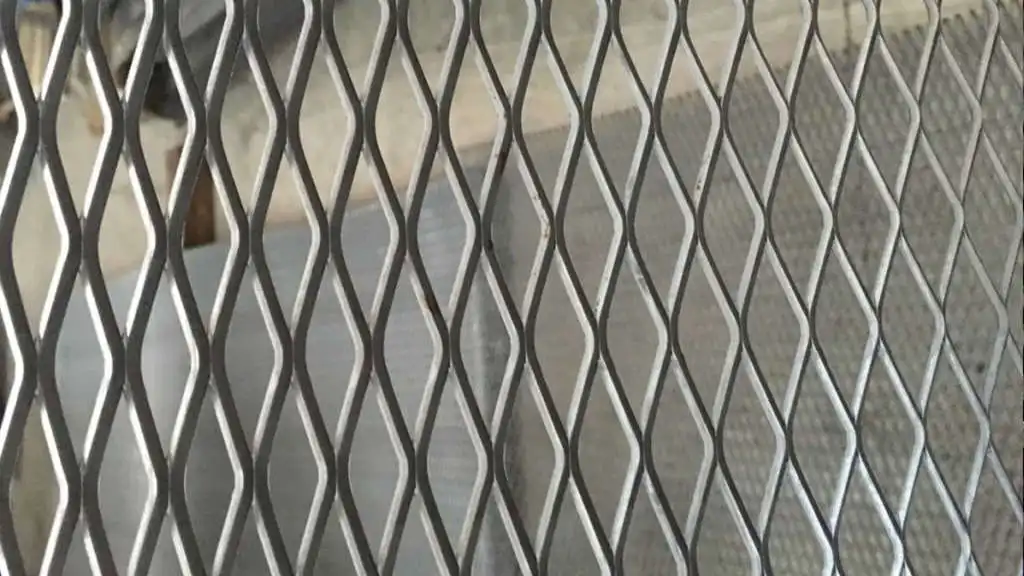

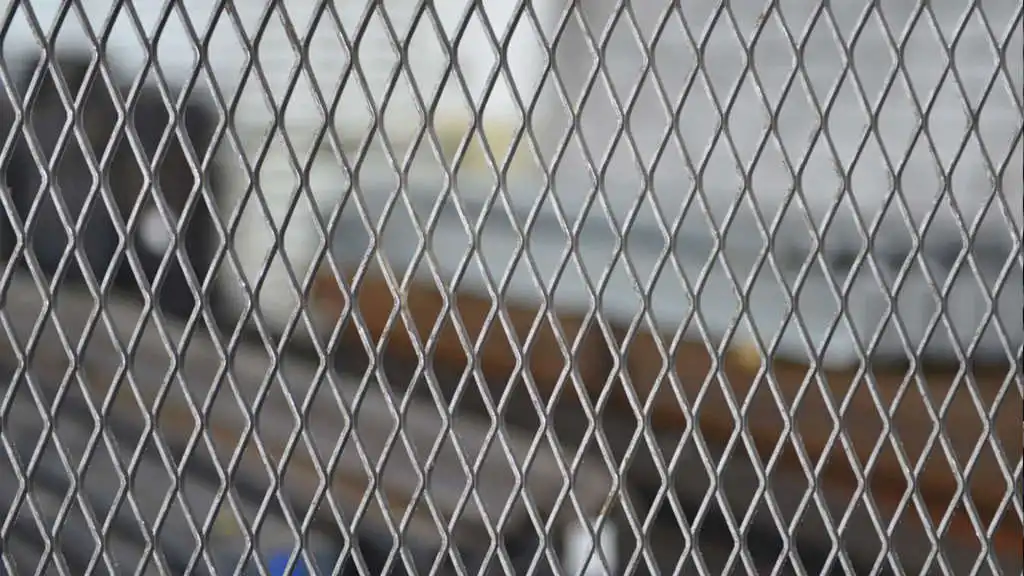

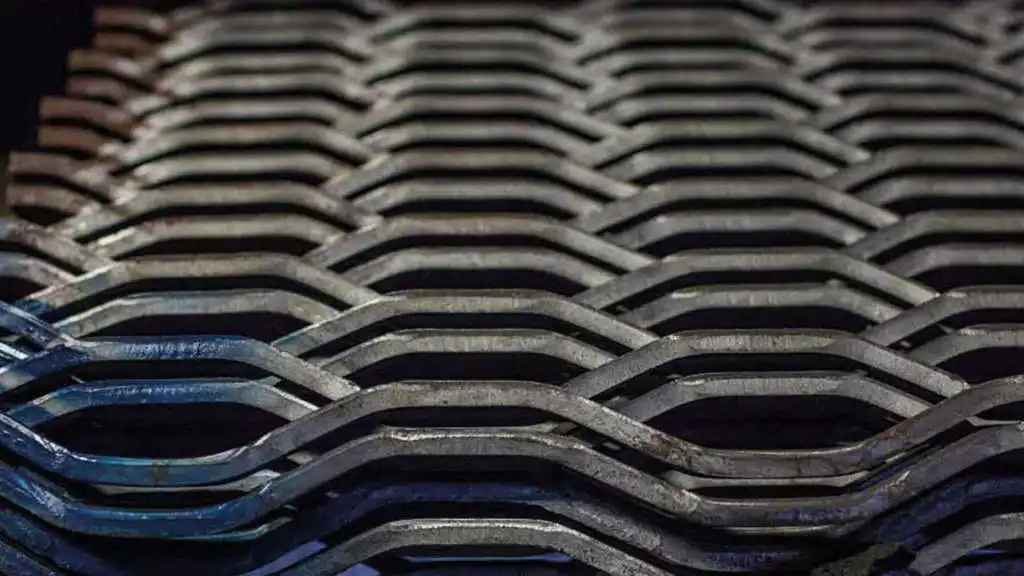

Genişletilmiş Sac Nedir?

Genişletişmiş sacın birçok farklı kullanım alanı vardır. Ayrıca fiziksel ve maliyet açısından da avantajlıdır. Tek parçalı ve de oldukça hafif bir yapıya sahip olarak tedariği yapılan genişletilmiş sac çoğu alanda kullanılabilmesi ile de bilinir. Gerdirilmiş veya genişletilmiş sac şeklinde de ifade edilerek imal edilmekte olan ürün ışık, hava ve sıvı geçirgenlik özelliğini sunar.

Mekânlara özel olarak ölçüleri belirlenebilen genişletilmiş sac standart tava süspansiyonları ile uyumlu olan standart ölçülere göre hazırlanarak imal edilmektedir. Standart üretim özelliğinin yanı sıra ürün üretimlerinde bunun yanı sıra müşterinin isteğine göre de prosedür yapılabilmektedir.

Gerçekleştirilecek olan projeye çağdaş ve oldukça modern bir hava kazandıracak olan genişletilmiş sac programları aynı zamanda çoğu avantajı da birlikte sunar. Sunduğu avantaj, kullanım kolaylığı ve kullanım etkilerine bakıldığında genişletilmiş metal fiyatları oldukça ekonomik bir seçim olarak karşımıza çıkar.

Bir çeşit metal levha olarak sunulan ürün imalatında Paslanmaz çelik alüminyum malzemeleri kullanılmaktadır

Kimyasal Bileşim (%)

Standart Karşılığı

ERDEMİR

C

Mn

P max.

S max.

Si max.

Cu max.

N4

CE(IIW)(6) max. (%)

Standart

Kalite

Kalite No

max.

max.

max.

EN 10025-2

S235JR+AR Özel

3235(2)

0,17

1,4

0.035

0.035

0,4

0,55

0.012

0,35

EN 10025-2

S275JR+AR Özel CTB

3243(3(7(9

0.14-0.20

1.00 – 1.35

0.025

0.025

0.15 – 0.25

0,55

0.012

0,4

EN 10025-2

S235JR+AR CTA

4275811)

0,17

1,2

0.025

0.035

0,03

0,55

0.012

0,35

EN 10025-2

S235J2S235J2+N CTA

4239(5(8)

0,17

1,4

0.025

0.025

0,03

0,55

0,35

EN 10025-2

S275J2

4246(5)7

0,18

1,5

0.025

0.025

0,55

0,4

Açıklamalar

1) Bu tabloda belirtilen kalite, müşterilerle yapılan anlaşmalar çerçevesinde İsdemir tesislerinde üretilmektedir.

2) Bu kalitede, rulo kırığı oluşmayacak şekilde üretilmektedir.

3) Üretim pratiklerine göre mekanik test yapılmaz.

4) Çeliğin kimyasal bileşiminde min. % 0.020 Al olan kalitelerde N üst sınır değeri uygulanmaz.

5) Bu kaliteler tam durgun olarak üretilmektedir ve Al/N minimum 2:1 oranındadır.

6) Karbon eşdeğeri, CEV (IIW) % = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15 formülüne göre hesaplanır.

7) S275 ve S355 kaliteler için max. karbon eşdeğeri (CEV), %Si ≤ 0.04 için % 0.02 , %Si ≤ 0.25 için % 0.01 artırılır.

8) “Kategori A” olarak galvaniz kaplamaya uygundur.Kategori A sınıfında Si ≤ 0.030% ve Si+2.5P ≤ 0.090% limiti uygulan

9) “Kategori B” olarak galvaniz kaplamaya uygundur.Kategori B sınıfında Si 0.14≤ Si ≤0.25% limiti uygulanır.

10) Üretim pratikleri doğrultusunda galvaniz kaplamaya uygunluk durumu sipariş aşamasında görüşmeye tabii olarak kabul edilebilir. Galvaniz kaplamaya uygunluk sınıfları Kategori A

sınıfında Si ≤ 0.030% ve Si+2.5P ≤ 0.090% limiti, Kategori B sınıfında Si 0.14≤ Si ≤0.25% limiti, Kategori D sınıfında Si 0.25< Si ≤0.35% limiti olarak uygulanır.

11) Max. 8 mm kalınlığa kadar üretilir.

Kullanım Alanları

Genişletilmiş sac ürünleri oldukça geniş bir kullanım alanına sahiptir. Küçük ürünlerin üretiminde büyük yapı programlarına kadar birçok farklı alanda bulunan genişletilmiş saclar bazen kullanımı ile üstünlük sağlayan bir malzeme olurken bazen dekorasyonda bazen de üretimde bunun dışında bir tercih olarak yer alabilmektedir. Ürün kullanım alanlarının geniş olması ürün sunularındaki üstünlük özellikler ile de belirlenebilir. Bunun yanı sıra makul fiyat ile kaliteye sahip olurken ekonomik bir seçim ile üretimin yapılmasına da destek olması bulunmaktadır.

– ısıtma ve soğutma sistemlerinde

– Beyaz eşya sektöründe

– Kömür Ocaklarında

– Yürüme yollarında

– Merdiven yapılarından

– Gemi sektör sanayisinde

– Tavan kaplamalarda

– Kamyon kasalarında

– Asansör boşluklarında

– Raf ve dolap programlarında

– Otomotiv sanayinde

– Havalandırma ve fitrelerde

– Bahçe çitlerinde

– Elektrik ve elektronik sistemlerde

– Oturma gruplarında

– Mobilya ve dekorasyon programlarında

– Kum ve taş Ocaklarında

– Un ve yem değirmenlerinde

– Panolarda

– Çöp kovalarında

– Taşıma sistemlerinde

– Çanak antenlerde

Özellikleri Nelerdir

– Genişletilmiş sacların bakım maliyetleri düşüktür.

– Net bir görüş sahasına sahiptir.

– Sacın üzerinde el ve ayak girebileceği kadar boşluk olmadığı için tırmanılma ihtimali yoktur.

– Genişletilmiş Saclar uzun ömürlü kullanıma sahiptir.

– Kaynak işlemi yapılmadığı için kopma ve kırılma ihtimali söz konusu değildir.

– Darbelere karşı dayanıklıdır.

– Metrekare ağırlığı hafif olduğu için maliyet açısından ekonomik ve kullanılacak yapı üzerinde fazla ağırlık yapmamaktadır.

– Üretimi yapılan sacların istifleme, montaj ve nakliye işlemlerinin kolaylığı vardır.

Delik Uzunluğu – L

Delik Genişliği – B

Dilim Yüksekliği – C

Dilim Kalınlığı – S

Ağırlık Cetveli

STANDART
NO

DELiK UZUNLUĞU

DELiK
GENiŞLiĞi

DiLiM KALINLIĞI

SAC
KALINLIĞI

TOPLAM KALINLIK

AĞIRLIK

Lmm

Bmm
±%5

Cmm
± %5

Smm
± %5

Amm

Kg/m2

2812 / 1515

28

12

1,5

1,5

3,7

3,0

2812 / 2010

28

12

2,0

1,0

3,8

2,7

2812 / 2510

28

12

2,5

1,0

4,0

3,0

2812 / 3020

28

12

3,0

2,0

5,8

7,1

3918 / 1510

39

18

1,5

1,0

2,5

2,0

3918 / 2015

39

18

2,0

1,5

3,0

2,4

3918 / 3030

39

18

3,0

3,0

5,0

7,9

5224 / 2020

52

24

2,0

2,0

4,7

2,5

5224 / 3030

52

24

3,0

3,0

6,0

6,1

5224 / 3515

52

24

3,5

1,5

7,1

3,3

5224 / 7050

52

24

7,0

5,0

13,5

22,9

6225 / 2510

62

25

2,5

1,0

4,8

1,6

6225 / 2520

62

25

2,5

2,0

5,0

3,1

6225 / 3030

62

25

3,0

3,0

6,4

5,4

6225 / 4530

62

25

4,5

3,0

9,0

9,3

6225 / 4040

62

25

4,0

4,0

8,0

9,5

6225 / 9040

62

25

9,0

4,0

14,0

20,0
