Çelik Hasır


Kalite : S220GD+Z 1322 – S220GD+Z – S250GD+Z – S280GD+Z – S320GD+Z – S350GD+Z

Standart : TS 4559 – DIN 488 – BS 4483 – ASTM A185 – EN 10346

Boy : 150 mm

En : 150 – 250 mm

Çap : 4.5 – 7.5 mm

Kategoriler:

Çelik Hasır

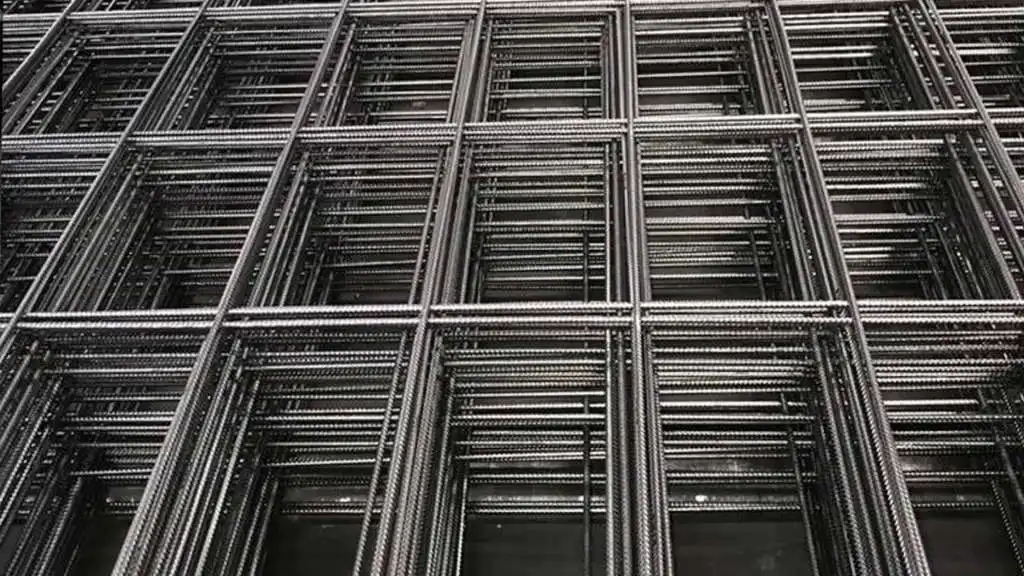

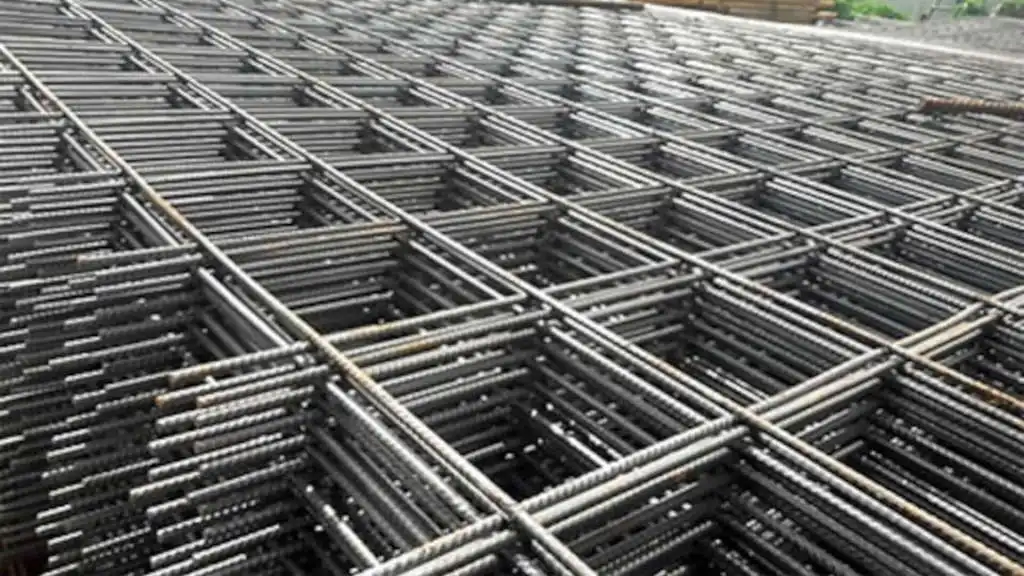

Çelik hasır Nedir?

Çelik hasırS220 çeliğinden soğuk çekme tekniği ile çekilip nervürlenerek imal edilen, yüksek dayanma gücüne sahip ve genelde inşaatlarda kullanılan bir beton çeliğidirÇelik hasır çubuklarıBst IVb ya da uluslararası kriterlere göre Bst 50/55 (RK), karbonu düşük normal St I demirinin soğukta prosedür görerek (soğuk haddeden geçirilerek) çekilmesi ve bu sırada özel olarak nervürlenmesi ile elde edilir. Çelik hasırların imali, çekme sırasında tamburlara sarılan çubukların otomatik doğrultma ve kesme makinelerinde istenilen boylarda kesildikten sonra elektronik uygulamalı punto kaynak makinelerinde dokunması sureti ile yapılmaktadır. Çelik hasır üretimi TS 4559DIN 488,BS 4483ASTM-A 497 kriterlerine makul olarak yapılmaktadır. Çelik hasırlarda ve hazır etriyede kullanılan beton çelik çubukları (S 500) hakkında detaylar TS 708 de belirtilmiştir. Buna ek olarak St IV b çubuklar inşaatlarda hazır etriye olarak kullanılmaktadır. Kullanıldığı yerler yapı malzemesi olarak çelik hasır, bilhassa döşemelerde, perdelerde, istinat duvarlarında, temellerde, saha betonlarında, beton yollarda tünel ve galerilerde, kanal ve kanaletlerde kullanılmaktadır.

Avantajları

1-) Malzemeden Tasarruf : çelik hasır emniyet gerilmesinin normal inşaat demirinden aşağı yukarı iki kat fazla olması, çelik hasır kullanılması durumunda normal inşaat demirine (STI) nazaran %40 civarından ağırlık tasarrufu sağlamaktadır. STI demirinden, beton 160 için ve = 1400 kg / cm2 iken çelik hasırında bu miktar ve = 2400 kg / cm2 olmaktadır bu nedenle demir kesiti yarı yarıya azalmaktadır,

2-) Zamandan Tasarruf : Çelik hasırda kullanılan malzemenin azalması, plakalar durumunda oluşu basit taşınabilmesi ve montajının basitliği zamanı büyük oranda basitleştirmektedir.

3-) İşçilikten Tasarruf : Normal demirde olduğu gibi doğrultma, çubukları tel tel kesip pilye kırma, kanca yapma, döşemeye belirli Aralıklarla yerleştirilip birbirine bağlama gibi işler yoktur. Çelik hasırın ise kısa zamanda döşenmesi %50 Tasarruf sağlamaktadır.

4-) Nakliyeden Tasarruf : Çelik hasırlar standart (500 x 2.15) Tip ebadında imal edildikleri için nakliyesi basittir. Demirden Tasarruf sağladığı için nakliye ücreti azalmaktadır.

5-) Paradan Tasarruf : Malzemenin yarıya yakın azalması, zamanın kısalması, işçilikten tasarruf ; Netice olarak tüm bunlar %10 – 20 arasında parasal tasarruf sağlamaktadır.

6-) Kalite Üstünlüğü : Çelik hasırlar otomatik kaynak marinalarında istenilen ölçüde hassasiyetle imal edilmektedir. Çelik hasır çubukları beton içinde homojen bir dağılım göstermekte böylelikle çekme kuvvetlerinin düzgün bir biçimde alınması sağlanmaktadır. Çubukları nervürlü ve birbirine kaynaklı oluşu toleransı artırmakta, beton içindeki çubukların kayması önlenmekte yapıda olabilecek çatlaklar, korozyon ve sızıntılar giderilmektedir.

Kulanım Alanları

Arzu edildiği takdirde sıcak daldırma galvanizli ve polyester boyalı olarak ta temin edilebilir.

  • Betonarme yapıların tabliyelerinde; kirişsiz döşemeler, perdeler, nervürlü döşemeler, normal B.A. plaklar, temeller
  • Münferid ve radya temellerde,
  • Perde ve istinat duvarlarında,
  • Beton pist, oto yol ve saha betonlarında
  • Metro ve tünel yapımında,(İstanbul Metrosunda kullanılmıştır).
  • Su yapılarında; baraj, kanal ve kanaletlerde,
  • Prefabrik yapı elemanlarında,
  • Endüstriyel yapıların çeşitli konstrüksiyonlarında, asma tavanlarda, çit vs. yerlerde kullanmak mümkün.
  • Kanal, kanaletler, bahçe çiti, korkuluk, asma tavanlar

Türleri

Standart çelik hasır R ve Q olarak iki tipte üretilirler.

R TİPİ HASIRLAR: Tek yönde çalışan döşemelerde ve mesnet donanımlarında kullanılır. Bütün R tipi hasırlarda boy çubuğu aralığı 150 mm, en çubuğu aralığı 250mm’dir.

Q TİPİ HASIRLAR: Her iki yönde de çalışan döşemelerde ve betonarme yapı elemanlarında kullanılır.

Boy ve en çubuğu Aralıkları 150 mmdir.

Standart hasırlar 5.0/2.15 mdir. Taşıması basittir. Boy çubukları çift olabilir, en çubuğu ise daima tektir. Özel imalat da yapılır azami boy çubuğu 8 m, azami en çubuğu 2.80mdir. Her kesitte cm2/m. Özel hasır imal edilir.

Kaliteleri

S220GD+Z 1322 KİMYASAL BİLEŞİMLERİ

Çinko ile Kaplanarak Galvanize Edilmiş Yapı Çelikleri Standart: EN 10346 : 2015

Kimyasal Bileşim (%)

Standart Karşılığı

ERDEMİR

Kalite No

C max.

Si

max.

Mn

max.

P max.

S max.

Standart

Kalite

EN 10346

S220GD+Z

1322

0.20

0.60

1.70

0.10

0.045

EN 10346

S250GD+Z

1325

0.20

0.60

1.70

0.10

0.045

EN 10346

S280GD+Z

1328

0.20

0.60

1.70

0.10

0.045

EN 10346

S320GD+Z

1332

0.20

0.60

1.70

0.10

0.045

EN 10346

S350GD+Z

1335

0.20

0.60

1.70

0.10

0.045

S220GD+Z 1322 MEKANİK ÖZELLİKLERİ

Mekanik Özellikler4)

Standart Karşılığı

ERDEMİR

Kalite No

Rp0.2/ReH N/mm(kg/mm2) min.

Rm(1)(3) N/mm(kg/mm2) min.

A80(2) (%) min.

Standart

Kalite

EN 10346

S220GD+Z

1322

220

(22.4)

300 (30.6)

20

EN 10346

S250GD+Z

1325

250

(25.5)

330 (33.6)

19

EN 10346

S280GD+Z

1328

280

(28.6)

360 (36.7)

18

EN 10346

S320GD+Z

1332

320

(32.6)

390 (39.8)

17

EN 10346

S350GD+Z

1335

350

(35.7)

420 (42.8)

16

Açıklamalar

  1. Çekme testi değerleri ‘boyuna’ test numunelerine uygulanır.
  2. “Min. % uzama” değeri 0.35 mm < t < 0.50 mm kalınlık aralığı için 4 birim, 0.50 mm < t < 0.70 mm aralığı için 2 birim azaltılır.
  3. Çekme dayanımı aralığının 140 N/mm2 (14,3 kg/mm2) olması beklenir.
  4. Tabloda belirtilen mekanik özellikler, malzemenin üretildiği ve sevke hazır olduğu bildirildiği tarihten başlamak üzere 1 ay için garanti edilir.
